Monitoring konstrukcji zadaszenia stadionu w Sosnowcu

Obiekt

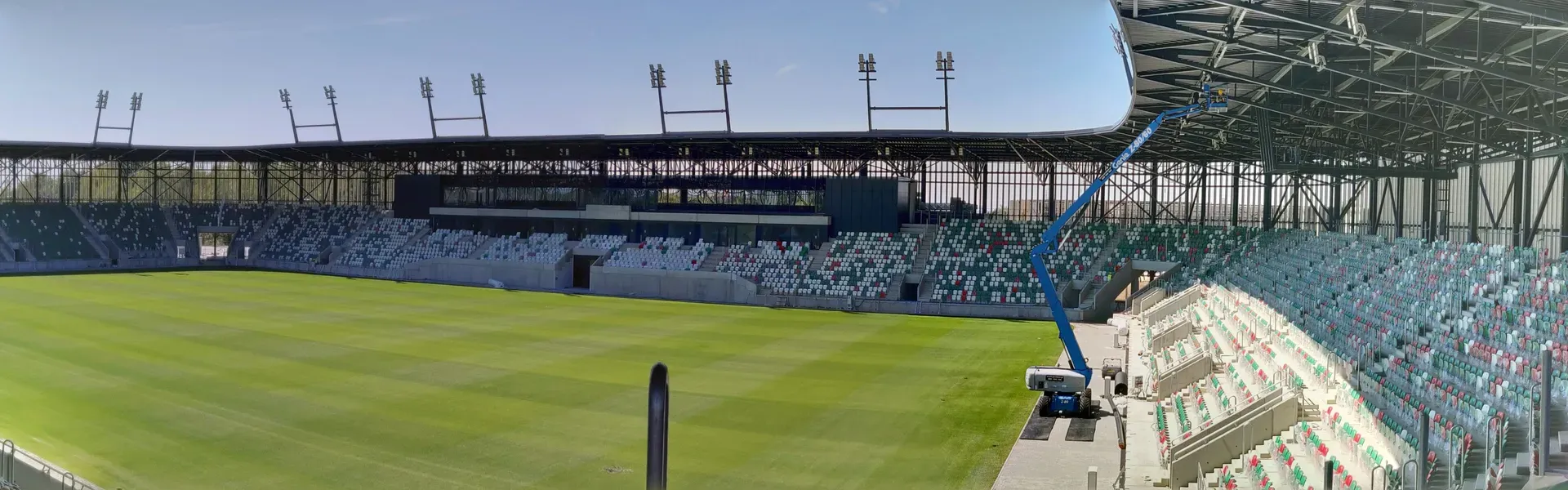

Zagłębiowski Park Sportowy w Sosnowcu to stadion piłkarski z zadaszeniem trybun wykonanym z blachy na stalowej konstrukcji kratownicowej. Obiekt jest użytkowany na co dzień — monitoring pracuje w trybie ciągłym podczas normalnej eksploatacji.

Wyzwanie

Projekt budowlany przewidywał wymóg monitoringu konstrukcji zadaszenia. Na zlecenie firmy Carbo Automatyka — podwykonawcy generalnego wykonawcy, Bielskiego Przedsiębiorstwa Budownictwa Przemysłowego S.A. — zaprojektowaliśmy i wdrożyliśmy system w wersji rozszerzonej, obejmującej pełną diagnostykę stanu konstrukcji stalowej.

Kluczowe wymagania:

• ciągły pomiar obciążeń konstrukcji, w tym obciążenia śniegiem i wiatrem
• monitoring odkształceń i przemieszczeń dźwigarów kratowych
• kontrola pochyleń słupów i osiadania fundamentów
• integracja z istniejącym systemem zarządzania budynkiem
• dostęp do danych online z automatycznymi alertami bezpieczeństwa

Rozwiązanie

Infrastruktura pomiarowa

System obejmuje ponad 70 punktów pomiarowych rozmieszczonych w pięciu sekcjach konstrukcji zadaszenia. Pomiarem objęto dźwigary kratowe — między innymi DZ-2, DZ-9, DZ-10, DZ-15 i DZ-19 — oraz budynek kotłowni.

Zastosowaliśmy siedem typów czujników:

• tensometry — 16 czujników odkształceń mierzących naprężenia w konstrukcji stalowej
• czujniki temperatury — 16 czujników temperatury powierzchni stali, pozwalających kompensować wpływ temperatury na wynik pomiaru
• inklinometry — 14 czujników pochylenia w dwóch osiach, kontrolujących geometrię słupów i węzłów
• akcelerometry — 12 trzyosiowych czujników przyspieszenia do analizy drgań
• czujniki przemieszczeń — 8 czujników rejestrujących przesunięcia elementów konstrukcji

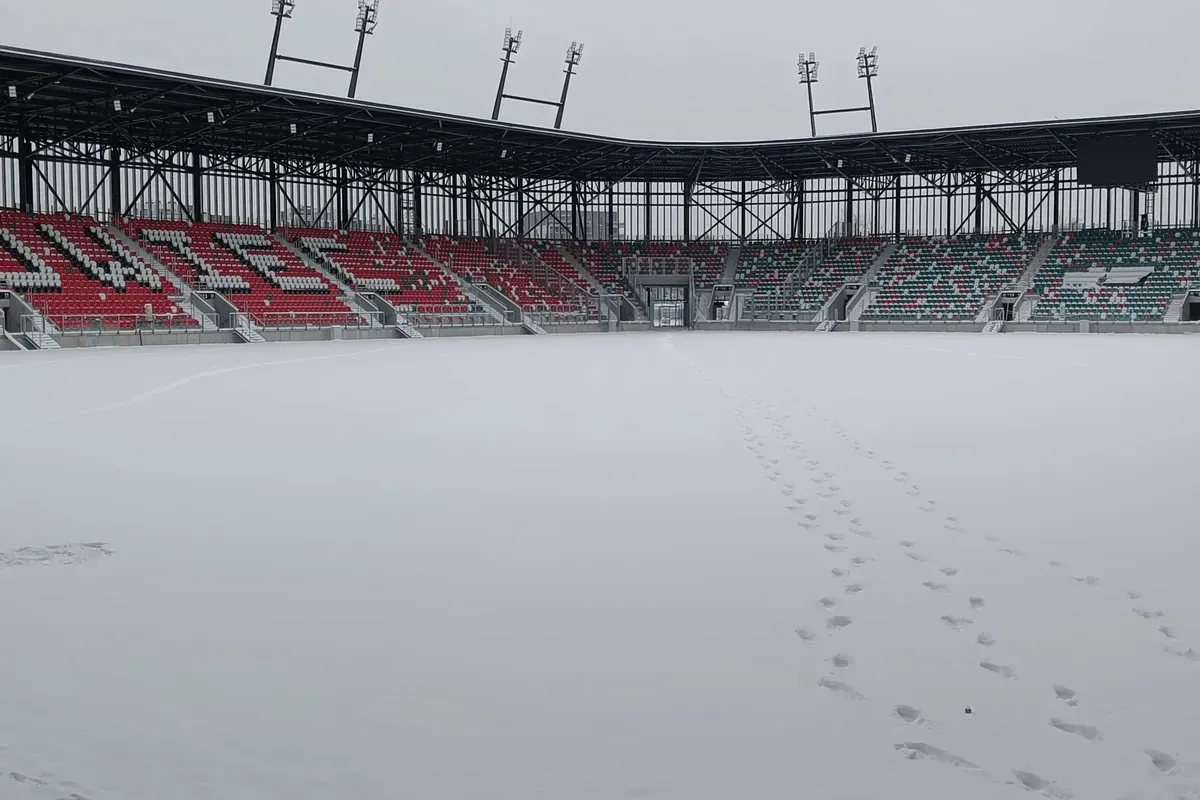

• czujniki masy śniegu — 5 czujników obciążenia śniegiem na zadaszeniu

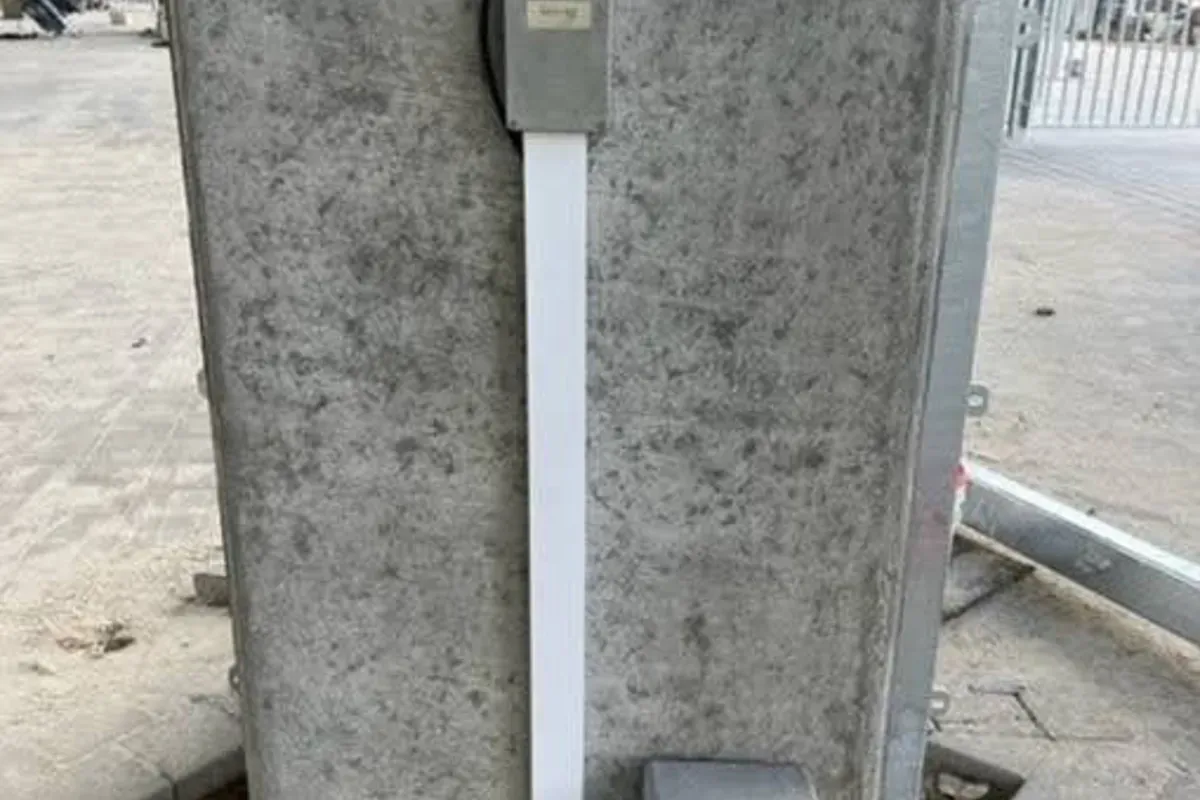

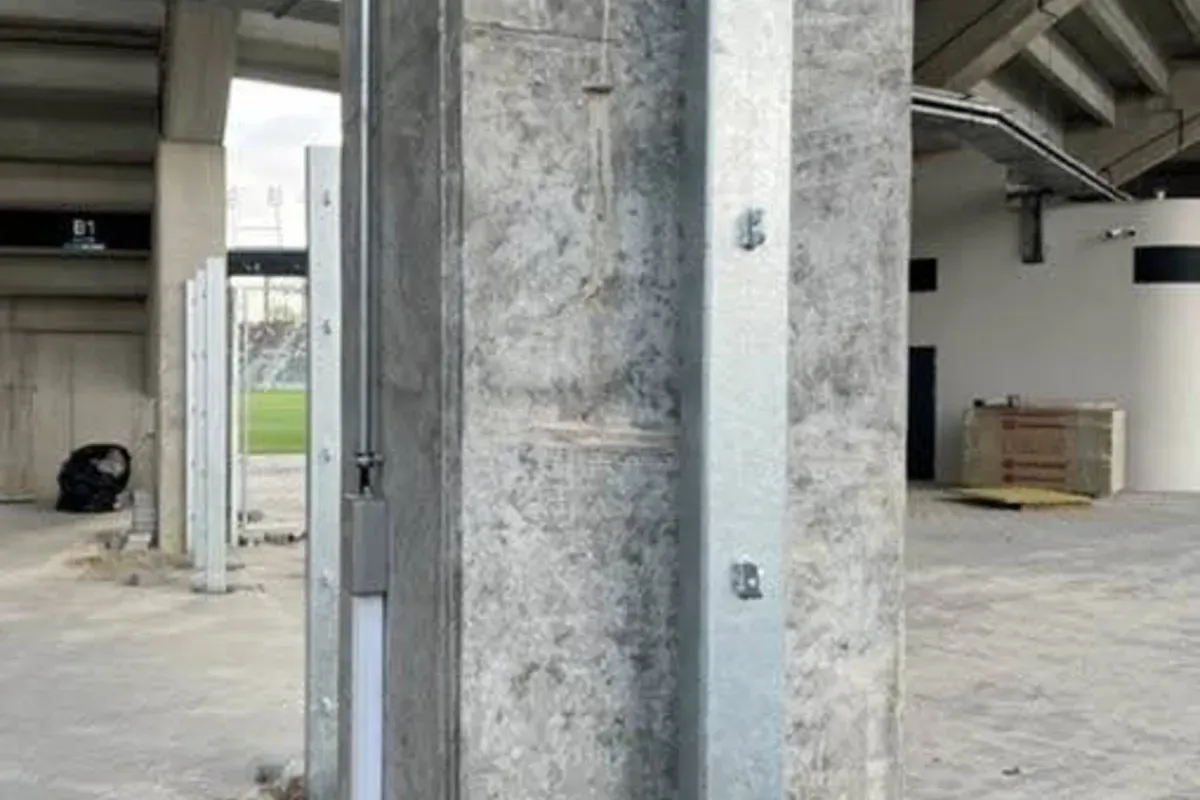

• hydroniwelator — pomiar osiadania fundamentu

Obiekt wyposażyliśmy dodatkowo w stację meteorologiczną, która mierzy temperaturę powietrza, wilgotność, punkt rosy oraz prędkość i kierunek wiatru.

Platforma i integracja

Odczyty z czujników odświeżają się co pięć sekund. Każdy punkt pomiarowy ma zdefiniowane progi alarmowe, a czujniki przemieszczeń pokazują status bezpieczeństwa na bieżąco.

System zintegrowaliśmy z lokalnym systemem zarządzania budynkiem przez protokół Modbus TCP. Dzięki temu służby techniczne obiektu mają dostęp do danych monitoringu bezpośrednio ze swojego środowiska, bez przełączania się między narzędziami.

Efekty

• ciągły nadzór nad stanem konstrukcji zadaszenia przez całą dobę
• automatyczne powiadomienia przy przekroczeniu progów bezpieczeństwa
• pełna integracja z systemem zarządzania budynkiem
• dokumentacja stanu konstrukcji na potrzeby przeglądów okresowych
• bieżąca kontrola obciążeń przy normalnej eksploatacji obiektu
