Fertiggestellt 2022

Bauwerksmonitoring des Amphitheaters in Szczecin

Szczecin, Polen

PVC

Stahlkonstruktion Membran

Bauwerksmonitoring Amphitheater

Monitoring

Angebot anfordern

Beschreibung

Das Objekt

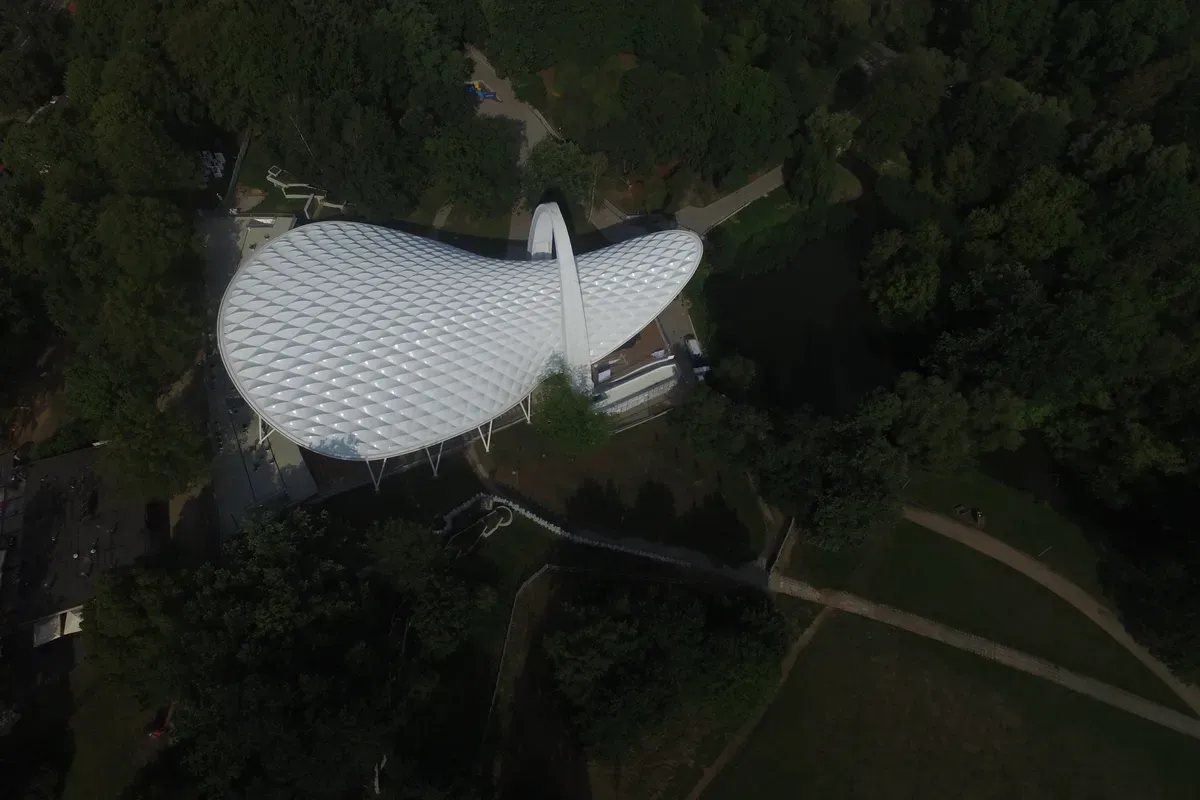

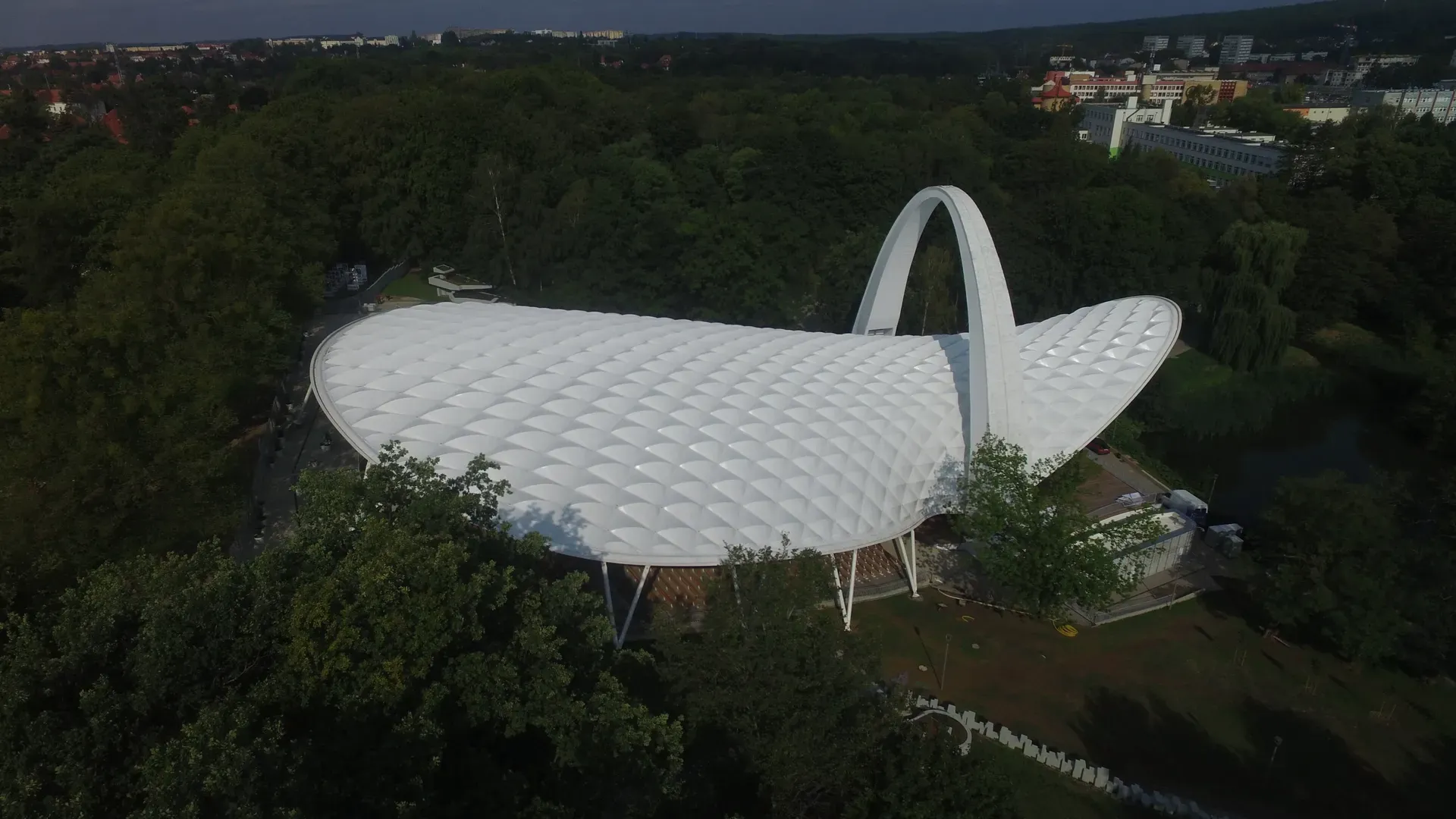

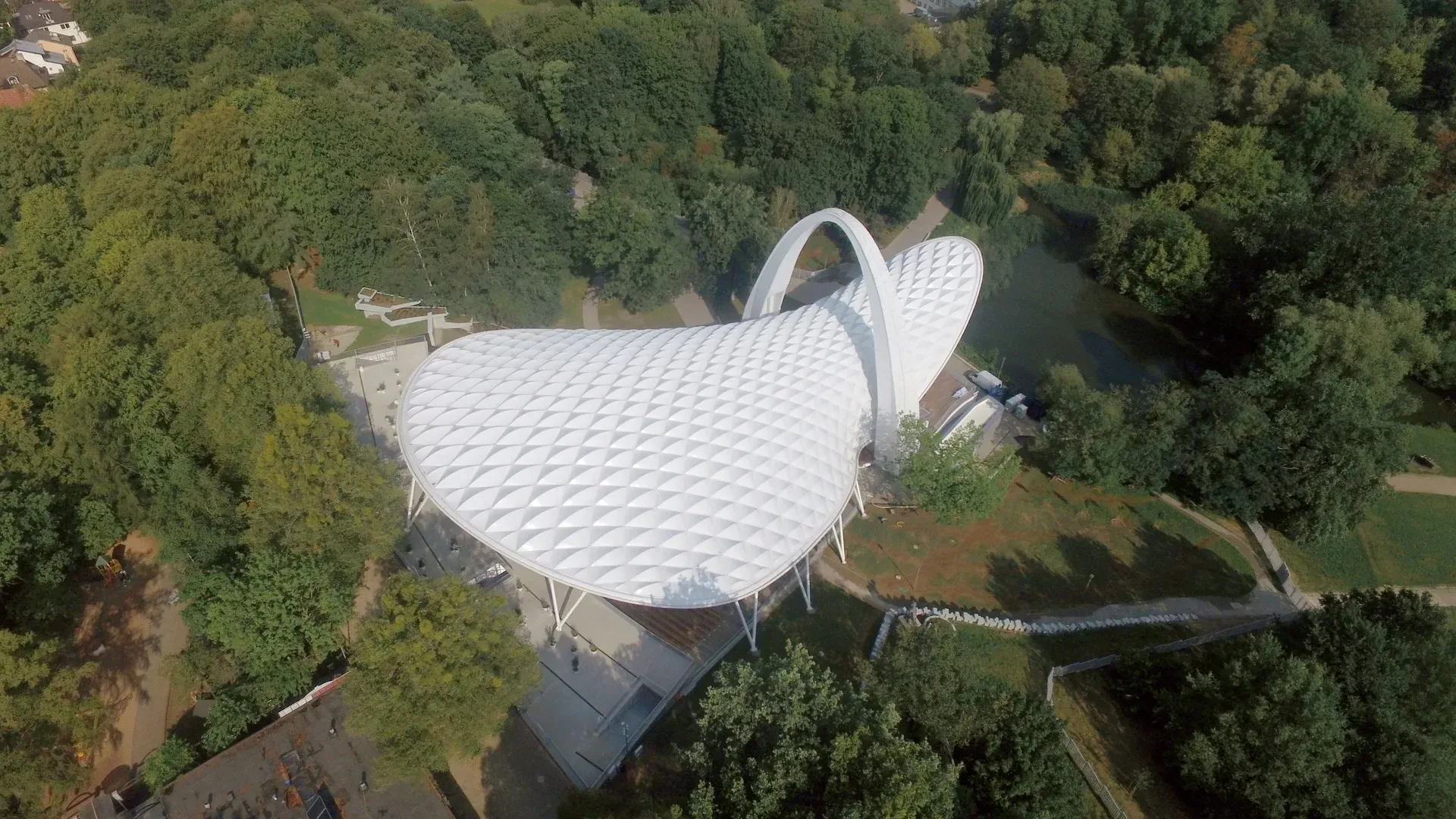

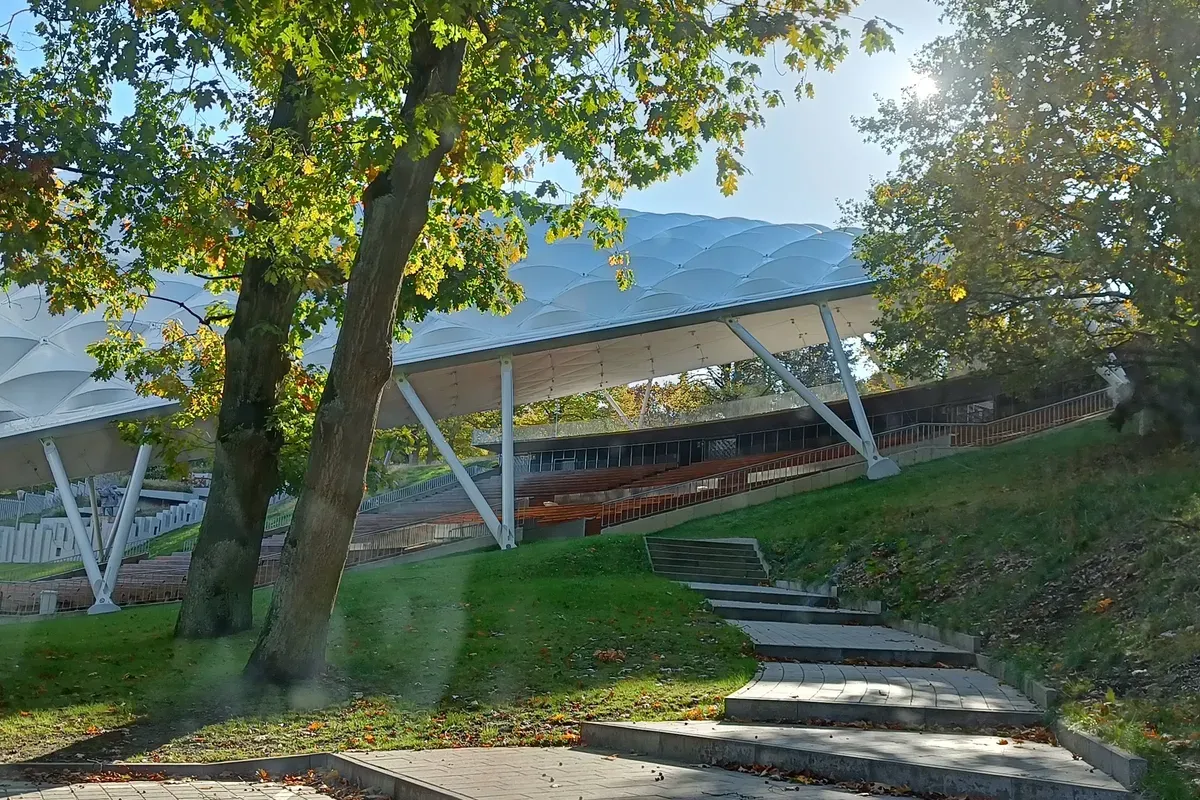

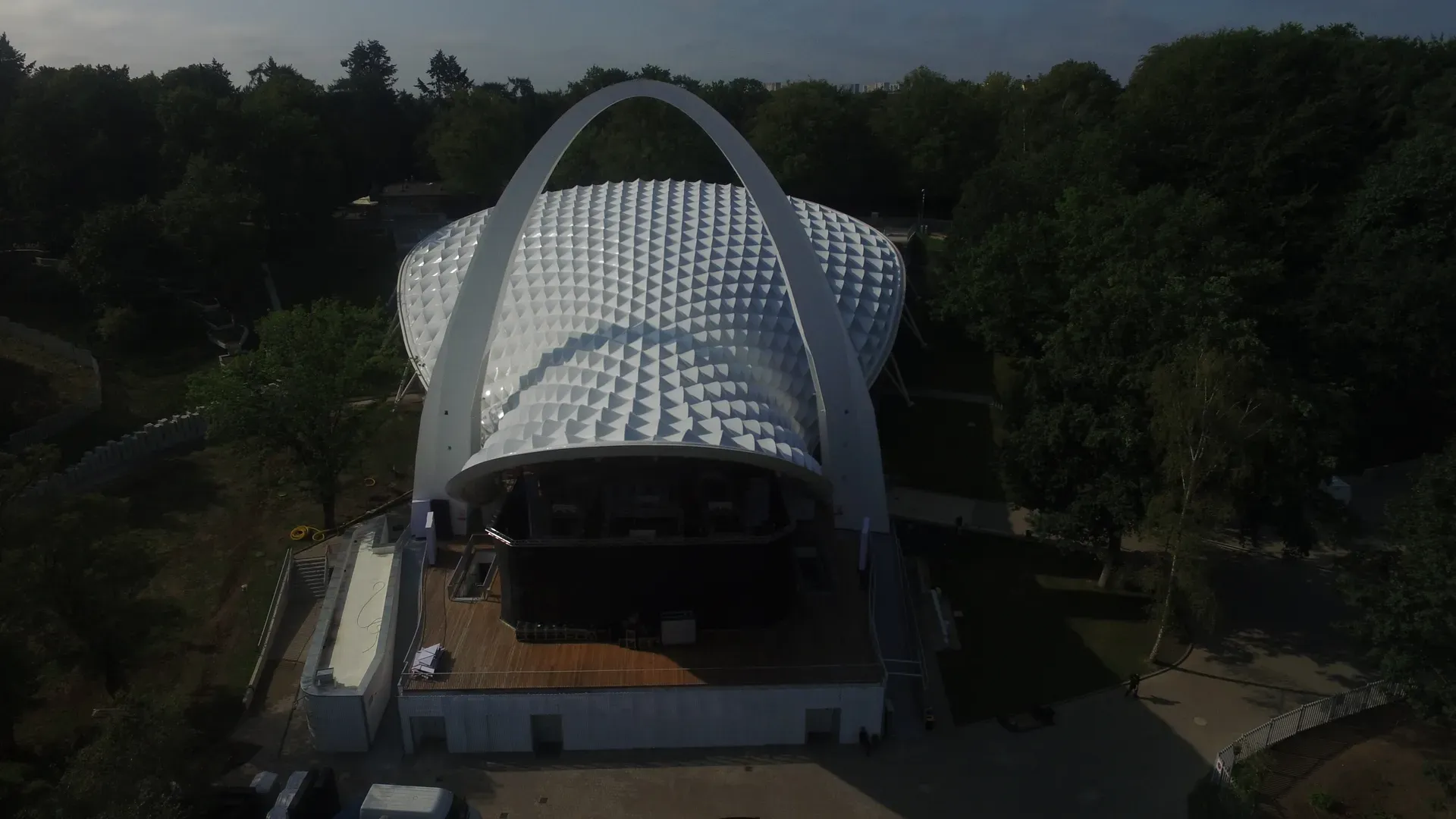

Das Sommeramphitheater in Szczecin ist ein Kulturbau, dessen Bühnen- und Zuschauerüberdachung auf einem stählernen Fachwerk mit Membranbespannung ruht. Das Tragwerk bildet eine geometrisch anspruchsvolle Raumstruktur und ist wegen der Lage nahe der Oder stark dem Wind ausgesetzt.

Die Aufgabe

Im Auftrag von ADAMIETZ — dem Generalunternehmer der Investition — haben wir ein System zur Spannungsüberwachung im Stahltragwerk der Überdachung geplant und umgesetzt. Die Besonderheit des Objekts verlangte, die komplexe Fachwerkgeometrie und die für diesen Standort typischen wechselnden Windlasten zu berücksichtigen.

Die wesentlichen Anforderungen:

laufende Messung der Spannungen in den Fachwerkstäben
gleichzeitige Beobachtung mehrerer Tragwerkszonen
Online-Zugriff auf die Daten mit automatischen Grenzwerten
verständliche Darstellung der Spannungsverteilung auf der Tragwerkszeichnung

Die Lösung

Messtechnik

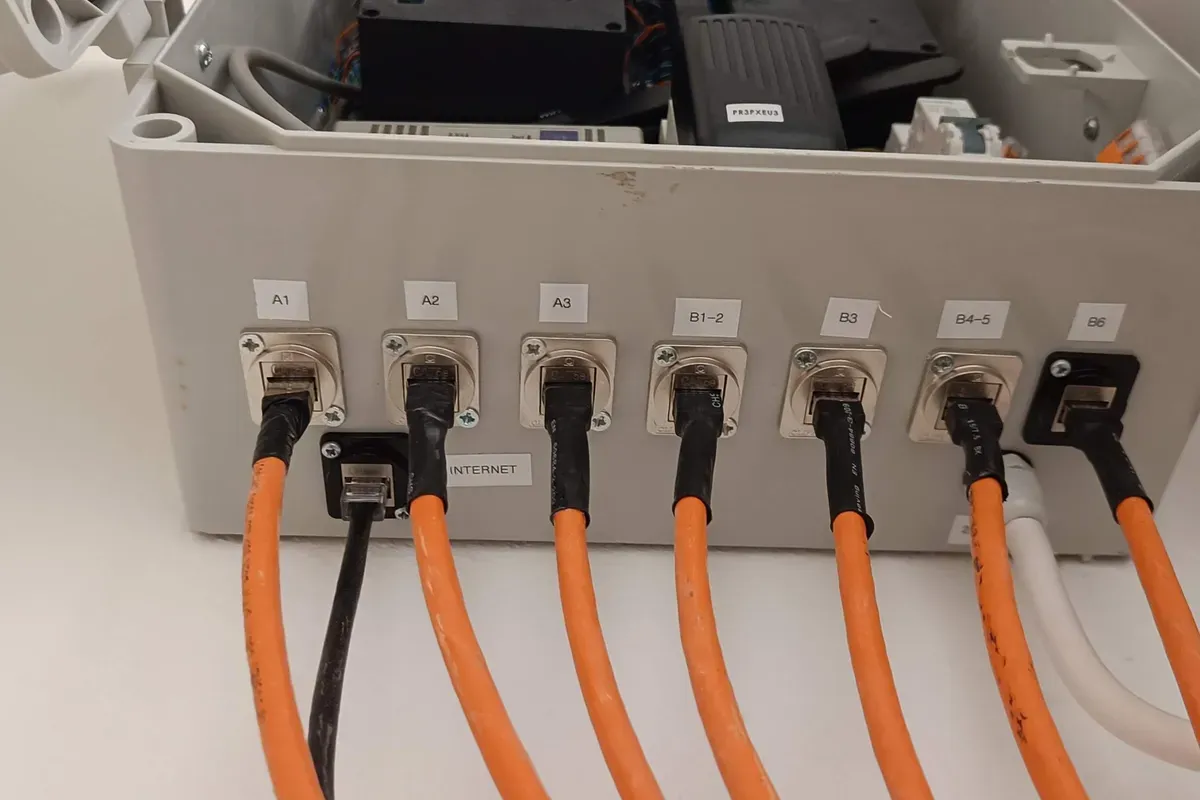

Das System umfasst 22 Dehnungsmessstreifen in acht Messzonen am Fachwerk der Membranüberdachung:

Zonen A1, A2 und A3 — 12 Aufnehmer, je vier pro Zone, für die Spannungen im oberen Bereich der Überdachung
Zonen B1, B2, B3, B5 und B6 — 10 Aufnehmer, je zwei pro Zone, für die Spannungen im unteren Bereich des Tragwerks

Jeder Sensor misst im Fünf-Sekunden-Takt und erfasst sowohl Zug als auch Druck in den Stahlbauteilen.

Darstellung

Die Werte erscheinen auf einer interaktiven Zeichnung des Tragwerks. Jede Messzone hat ihre Entsprechung im technischen Plan der Überdachung, sodass sich der Ort eines Messwerts sofort zuordnen lässt. Anzeigen mit dreistufiger Farbskala — grün, gelb, rot — erlauben die Beurteilung auf einen Blick, ohne Zahlen zu lesen.
