Sterowanie i monitoring poduszki ETFE pływalni w Biłgoraju

Obiekt

Pływalnia miejska w Biłgoraju ma świetlik dachowy wykonany z poduszki ETFE — przezroczystej, wielowarstwowej folii przepuszczającej światło. Poduszka wymaga stałego utrzymywania ciśnienia powietrza w zakresie 400–900 Pa; to ciśnienie odpowiada za jej kształt i nośność.

Wyzwanie

Realizację prowadziliśmy w ramach własnego kontraktu na świetlik ETFE. W odróżnieniu od typowego monitoringu konstrukcji zadanie wymagało dostarczenia szafy sterowniczej z pełną automatyką — system nie tylko mierzy, ale aktywnie steruje pompowaniem poduszki.

Kluczowe wymagania:

• automatyczne utrzymywanie ciśnienia w poduszce w zadanym zakresie

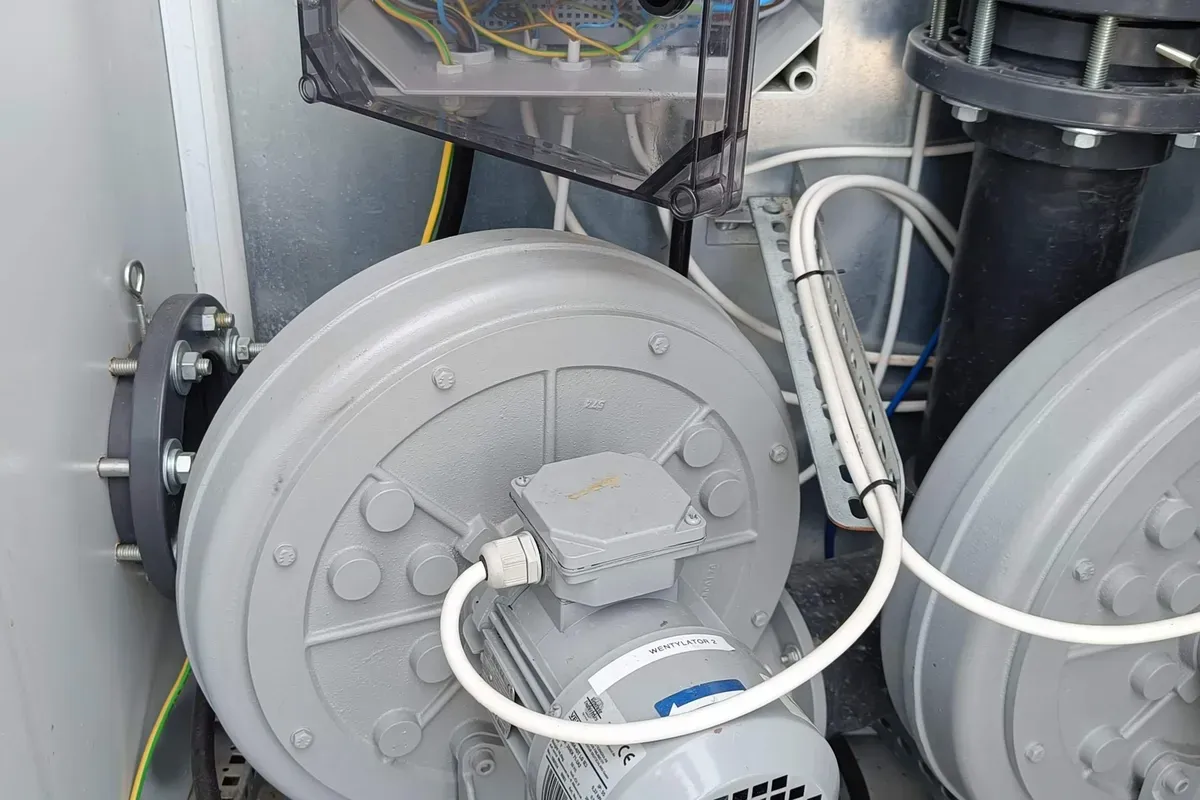

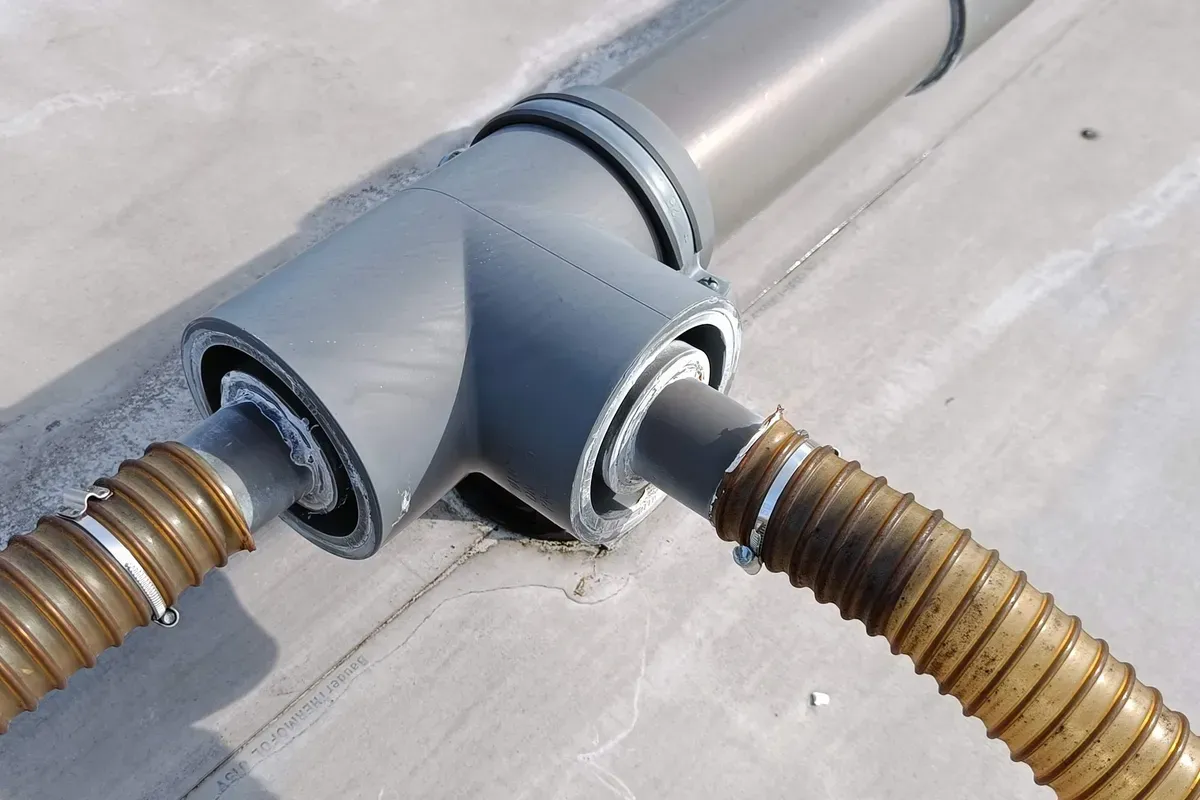

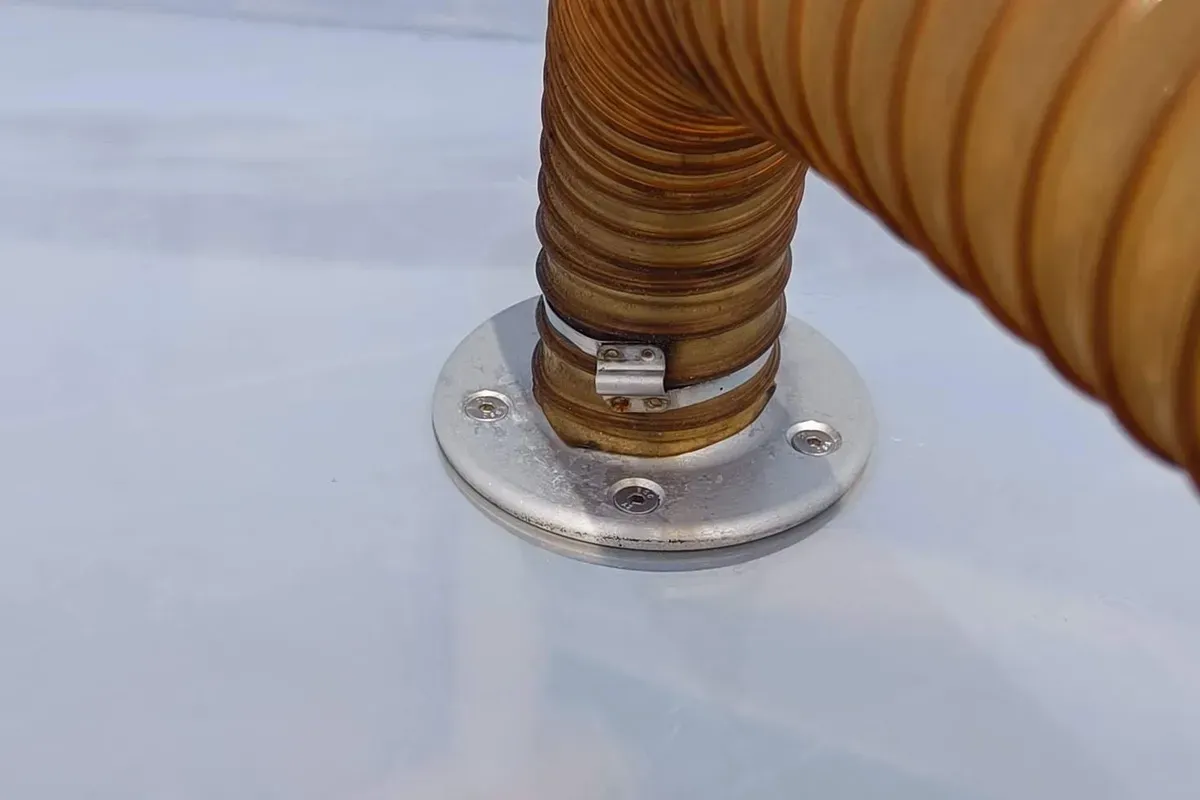

• sterowanie wentylatorami tłoczącymi powietrze
• ciągły pomiar ciśnienia, temperatury i wilgotności
• zdalny podgląd parametrów pracy i stanu urządzeń
• tryb serwisowy na czas prac konserwacyjnych

Rozwiązanie

Szafa sterownicza z automatyką

Podstawą systemu jest szafa sterownicza zainstalowana na obiekcie, ze sterownikiem realizującym logikę automatycznego sterowania. Sterownik prowadzi pracę wentylatorów na podstawie odczytu ciśnienia: uruchamia pompowanie, gdy ciśnienie spadnie poniżej progu dolnego, i wyłącza je po osiągnięciu progu górnego.

Infrastruktura pomiarowa

System obserwuje trzy parametry pracy poduszki ETFE:

• ciśnienie — pomiar wewnątrz poduszki w czasie rzeczywistym, zakres roboczy 400–900 Pa
• temperatura — temperatura powietrza w otoczeniu poduszki, istotna przy kompensacji ciśnienia
• wilgotność — wilgotność względna, wpływająca na właściwości folii

Rejestrujemy również stany urządzeń wykonawczych: pracę wentylatorów oraz włączenie trybu serwisowego, który pozwala sterować układem ręcznie podczas konserwacji.

Podgląd parametrów

Bieżące wartości i wykresy historyczne ciśnienia, temperatury i wilgotności są dostępne zdalnie. Zarządca obiektu widzi stan systemu bez wizyty na dachu — a przy poduszce ETFE to różnica między reakcją tego samego dnia a reakcją przy najbliższym przeglądzie.

Efekty

• automatyczne utrzymywanie ciśnienia w poduszce ETFE przez całą dobę
• zdalny podgląd parametrów pracy i stanu urządzeń
• rejestracja historii pracy układu — ciśnienie, temperatura, wilgotność
• tryb serwisowy pozwalający bezpiecznie prowadzić konserwację
• ograniczone ryzyko uszkodzenia poduszki wskutek utraty ciśnienia
