Monitoring konstrukcji to system ciągłego nadzoru nad stanem technicznym budynku lub obiektu inżynierskiego. Pozwala wykryć niepokojące zmiany — odkształcenia, przechyły, naprężenia — zanim staną się zagrożeniem dla bezpieczeństwa użytkowników.
W tym artykule wyjaśniamy, jak działa monitoring konstrukcji krok po kroku: od czujników zamontowanych na obiekcie, przez transmisję i przetwarzanie danych, po dashboard online z automatycznymi alertami.
Czym jest monitoring konstrukcji?
Monitoring konstrukcji (ang. Structural Health Monitoring, SHM) to zbiór metod i technologii służących do ciągłego lub okresowego pomiaru parametrów fizycznych konstrukcji budowlanej. Celem jest ocena stanu technicznego obiektu w czasie rzeczywistym i wczesne wykrywanie anomalii.
Co istotne, monitoring konstrukcji ma podstawę prawną — § 204 ust. 7 Rozporządzenia Ministra Infrastruktury (Dz.U. 2022 poz. 1225) wymaga, aby budynki użyteczności publicznej z pomieszczeniami przeznaczonymi do przebywania znacznej liczby osób (hale sportowe, widowiskowe, targowe, handlowe, dworcowe) były wyposażone w urządzenia do stałej kontroli parametrów istotnych dla bezpieczeństwa konstrukcji.
Systemy monitoringu stosuje się między innymi na:
- stadionach i halach sportowych — zadaszenia o dużych rozpiętościach, obciążane wiatrem i śniegiem
- obiektach zabytkowych — budynki wymagające szczególnej ochrony konserwatorskiej
- mostach i wiaduktach — kontrola ugięć, drgań i korozji
- halach magazynowych i produkcyjnych — ciągła kontrola obciążeń i stanu konstrukcji stalowej
- budynkach w strefie oddziaływania robót — monitoring wpływu budowy na sąsiednie obiekty
Z czego składa się system monitoringu?
Każdy system monitoringu konstrukcji składa się z trzech warstw:
1. Warstwa pomiarowa — czujniki
Czujniki to podstawowy element systemu. W zależności od typu konstrukcji i monitorowanych parametrów stosujemy:
- Tensometry (strain gauges) — mierzą odkształcenia i naprężenia w elementach stalowych lub betonowych
- Inklinometry — mierzą kąt pochylenia elementów konstrukcji (słupów, ścian)
- Czujniki siły (load cells) — mierzą obciążenia w podporach, cięgnach i kotwach
- Czujniki przemieszczeń (LVDT) — rejestrują przesunięcia między elementami konstrukcji
- Stacje meteorologiczne — mierzą prędkość i kierunek wiatru, temperaturę, opady śniegu
- Akcelerometry — rejestrują drgania i dynamiczne obciążenia

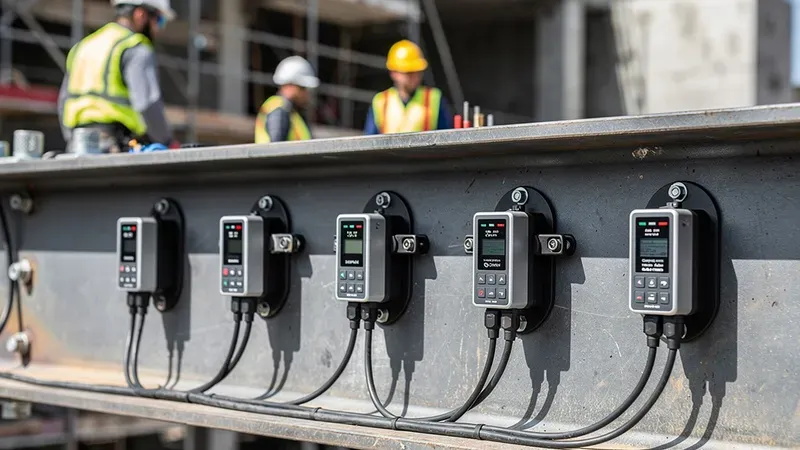

Czujniki montowane są w punktach krytycznych konstrukcji — w miejscach największych naprężeń, przy połączeniach, w strefach podparcia. Ich lokalizację określa projekt systemu monitoringu, opracowany na podstawie modelu obliczeniowego konstrukcji.
2. Warstwa transmisji — akwizycja i przesyłanie danych
Dane z czujników zbierane są przez jednostki akwizycji danych (data loggery), które:
- odczytują sygnały analogowe i cyfrowe z czujników
- przeliczają surowe wartości na jednostki fizyczne (kN, mm, °C)
- buforują dane lokalnie na wypadek przerwy w łączności
- przesyłają dane do serwera przez sieć komórkową (LTE/5G), Ethernet lub Wi-Fi
W naszych systemach stosujemy przemysłowe data loggery z redundancją pamięci i komunikacji. Dane przesyłane są szyfrowanie i trafiają do chmury, gdzie są archiwizowane i udostępniane przez dashboard.
3. Warstwa analityczna — dashboard i alerty
Dashboard online to interfejs, przez który użytkownicy obserwują stan konstrukcji. Kluczowe funkcje dashboardu monitoringu:
- Wykresy w czasie rzeczywistym — bieżące wartości z każdego czujnika z historią pomiarów
- Progi alarmowe — automatyczne powiadomienia (e-mail, SMS) po przekroczeniu zdefiniowanych wartości granicznych
- Raporty okresowe — automatycznie generowane podsumowania stanu konstrukcji
- Korelacja danych — porównanie odczytów z warunkami atmosferycznymi (np. obciążenie śniegiem vs. odkształcenie dachu)
- Eksport danych — możliwość pobrania surowych danych do własnych analiz
Jak przebiega wdrożenie monitoringu?
Wdrożenie systemu monitoringu konstrukcji to proces, który obejmuje kilka etapów:
Etap 1: Analiza i projekt
Na podstawie dokumentacji projektowej, modelu obliczeniowego i wymagań inwestora opracowujemy projekt systemu monitoringu. Określamy:
- jakie parametry mierzyć (odkształcenia, przechyły, siły, warunki pogodowe)
- ile i jakich czujników potrzeba
- gdzie je zamontować (punkty krytyczne konstrukcji)
- jakie progi alarmowe ustawić
- jak przesyłać dane (LTE, Ethernet, Wi-Fi)
Etap 2: Montaż i kalibracja
Czujniki montowane są na konstrukcji zgodnie z projektem. Po montażu każdy czujnik jest kalibrowany — ustawiamy wartości zerowe i weryfikujemy poprawność odczytów. Data loggery instalowane są w szafach sterowniczych, które chronią elektronikę przed warunkami atmosferycznymi.
Etap 3: Uruchomienie i konfiguracja dashboardu
Po kalibracji uruchamiamy transmisję danych i konfigurujemy dashboard:
- definiujemy progi alarmowe (ostrzeżenie i alarm)
- ustawiamy odbiorców powiadomień
- konfigurujemy częstotliwość zapisu danych
- weryfikujemy poprawność działania całego łańcucha pomiarowego
Etap 4: Eksploatacja i wsparcie
System działa autonomicznie 24/7. Zapewniamy bieżące wsparcie techniczne — monitorujemy dostępność systemu, aktualizujemy oprogramowanie i reagujemy na awarie sprzętowe.
Kiedy monitoring pracuje w czasie rzeczywistym?
Monitoring w czasie rzeczywistym oznacza, że dane z czujników odczytywane są w sposób ciągły (co kilka sekund) i natychmiast przesyłane do dashboardu. Taki tryb jest niezbędny, gdy:
- obiekt jest narażony na nagłe obciążenia (wiatr, śnieg, tłum)
- konstrukcja wykazuje znamiona uszkodzenia i wymaga stałej obserwacji
- wymaga tego projekt budowlany lub decyzja nadzoru budowlanego
- obiekt jest użytkowany i należy zapewnić bezpieczeństwo w czasie rzeczywistym
W przypadku monitoringu długoterminowego (np. osiadanie fundamentów) wystarczający może być odczyt co kilka minut lub godzin.
Ile kosztuje monitoring konstrukcji?
Koszt systemu monitoringu zależy od kilku czynników:
- skali obiektu — liczby punktów pomiarowych i rodzajów czujników
- złożoności konstrukcji — jedno zadaszenie vs. cały budynek
- wymagań projektowych — czy monitoring wynika z PFU, czy jest dodatkowy
- czasu trwania — monitoring na czas budowy vs. stały monitoring eksploatacyjny
- zakresu dashboardu — podstawowy podgląd vs. zaawansowana analityka z integracją BMS
Typowy system monitoringu na obiekcie o średniej skali (stadion, hala) to koszt od kilkudziesięciu do kilkuset tysięcy złotych. Szczegółową wycenę przygotowujemy po analizie dokumentacji obiektu.
Podsumowanie
Monitoring konstrukcji to system, który łączy czujniki, transmisję danych i analitykę online w jedno narzędzie do ciągłego nadzoru nad bezpieczeństwem obiektu. Pozwala wykrywać problemy, zanim staną się poważne — i podejmować decyzje na podstawie danych, a nie domysłów.
Jeśli planujesz wdrożenie monitoringu na swoim obiekcie — skontaktuj się z nami. Przygotujemy projekt systemu dopasowanego do Twojej konstrukcji.
